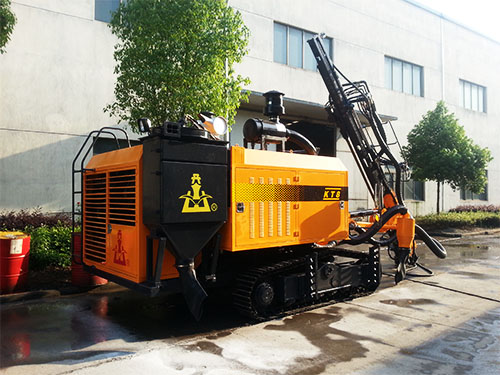

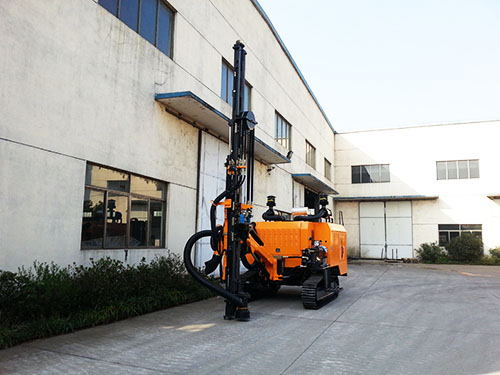

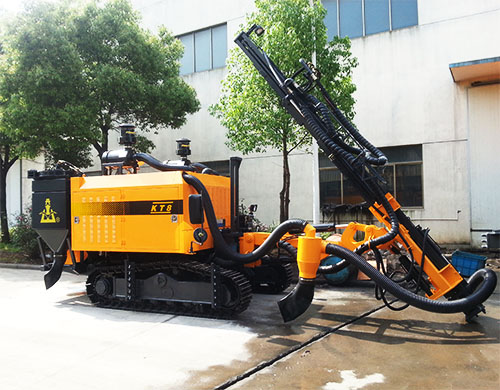

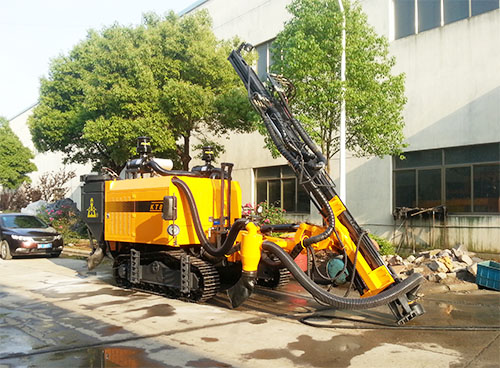

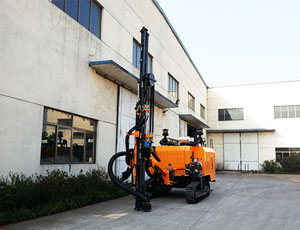

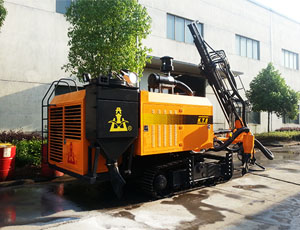

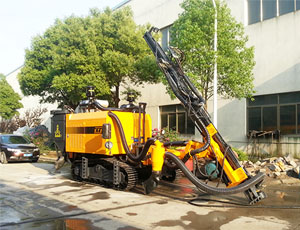

KT8型一體式露天潛孔鉆車是針對中小型露天采礦、采石場及基礎設施建設工程，精心研發的一款高效、節能的先進鉆鑿設備。它秉承KT7鉆車的優點，同時又注入了新的設計理念，因而它具有諸多特點：
1. 整體布局更為合理，易于維護。
2. 用康明斯6CTA8.3-260柴油機替代玉柴YC6A260Z-20，排量、扭矩儲備大，能在惡劣環境下提供更大的動力支持。
3. 液壓采用相對獨立的多泵系統，取消分流閥，更穩定。
4. 配備湯炎博士的13/17單級高風壓螺桿壓縮系統，與其它廠家的中風壓整體式鉆車相比有壓倒性優勢。
5. 采用搖臂--連桿的鉆臂系統增大了變幅角度，能滿足各種工況下不同工位的需求，能打低位水平孔；滑架側向布置使工作視野更好。
6. 油缸-板式鏈組成的雙速推進系統和雙馬達雙速回轉器能滿足不同工況的要求。
7. 該鉆車重心低且分布均衡，配備重型"四輪一帶"，帶機械/液壓雙剎車的大扭矩行走馬達，且車架有±10°自動調平裝置，行走時安全、平穩。
8. 鉆車配有高效的兩級干式集塵系統，大大改善了工作環境，符合節能、環保理念。
KT8型一體式露天潛孔鉆車主要技術參數
鑿巖硬度 |
f=6-20 |
鉆孔直徑mm |
90-105 |
經濟鑿孔深度m |
30 |
行走速度Km/h |
2．5 |
爬坡能力 |
25° |
離地間隙mm |
430 |
整機功率kW |
194 |
柴油機 |
康明斯6CTA8.3-C260-Ⅱ |
螺桿機排氣量m3/min |
13 |
螺桿機排氣壓力bar |
17 |
外形尺寸（長×寬×高）mm |
8000×2300×3000 |
重 量 Kg |
9600 |
回轉器轉速（雙速）r/min |
0-60，0-120 |
回轉扭矩N*m |
1900 |
最大推拉力N |
25000 |
鉆臂舉升角度 |
向上54°向下26° |
滑架俯仰角度 |
147° |
滑架擺角 |
向右47°向左47° |
滑架側向水平擺角 |
向右-19°～97° |
鉆臂擺角 |
向右53°向左53° |
車架調平角度 |
向上10°向下9° |
一次推進長度mm |
3000 |
補償長度mm |
900 |
沖擊器 |
35A |
鉆桿 |
φ64×3000mm |
捕塵方式 |
干式（液壓驅動旋風層流式） |
|
KT8 |
KT7 |
備注 |
動力 |
康明斯6CTA8.3-260 |
玉柴YC6A260Z-20 |
排量、扭矩儲備大 |
滑架 |
襯厚板加強型滑架 減磨壓板 雙回轉馬達 |
槽鋼滑架 單馬達回轉 |
剛性增強，磨損減輕 |
鉆臂部件 |
搖臂、連桿的鉆臂系統 |
變幅角度更大 視野更開闊 |
|
液壓系統 |
多泵獨立系統 |
雙聯泵+分流閥 |
更穩定 |
