離心式水蒸汽壓縮機簡介：

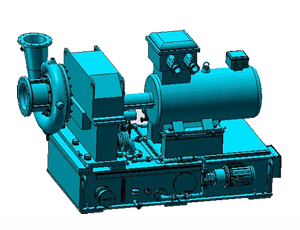

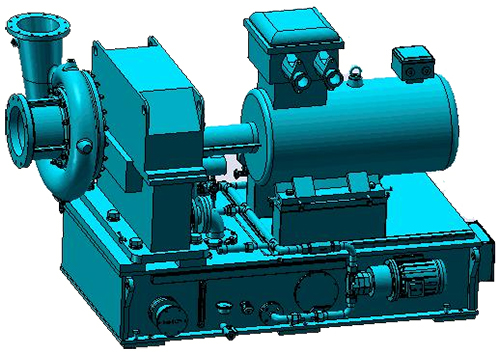

MVR離心蒸汽壓縮機采用整體組成撬結構型式。本體主要由壓縮機（定子部件、轉動部件、密封等組成）、齒輪增速箱、驅動系統（變頻電機+聯軸器及其護罩）、潤滑油路兼底座系統等組成。
采用世界上著名的美國CN公司Agile葉輪機械專業軟件設計，行業內專家精心設計的后彎三元流葉輪并經全粘CFD分析，以確保壓縮機效率高、工況范圍寬等特點。
采用國際先進的轉子動力學及軸承設計軟件DyRoBeS，使用有限元設計分析軟件對核心零部件葉輪進行強度、剛度、模態、熱應力等全面分析，確保轉子長期穩定運行。
根據用戶定制化設計，確保每個項目均為效率最高點工作。
應用領域：

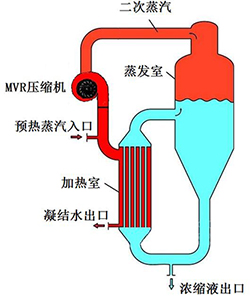

MVR系統有著廣泛應用，主要應用于石油化工、果汁濃縮、食品發酵、飲料工業、生物制藥、海水淡化、高濃度無機鹽/有機鹽廢水處理等。
選型說明：
選型時，首先確定壓縮機入口蒸發溫度，由蒸發溫度確定1噸蒸發體積流量，然后再換算為進口體積流量，根據體積流量選出型譜表中相應機型。
標準機型入口蒸發溫度為85℃，從圖表中得到1噸蒸發的體積流量為47.8 m3/min。
若蒸發溫度為100℃時，從圖表中得到1噸蒸發的體積流量為28.3m3/min。5噸/小時的處理量，對應的壓縮機進氣流量為5×28.3=141.5m3/min，相對應標準機型為KCV125-100/xx1）。
離心式水蒸汽壓縮機技術參數
標準型號 |
進氣流量范圍（m^3/min） |
處理量（噸/小時，85℃進氣時） |
飽和溫升范圍（℃） |
進氣溫度范圍 |
KCV70-85/16 |
60～90 |
1.3～1.9 |
8～25 |
50～110 |
KCV125-85/16 |
100～150 |
2.1～3.0 |
||
KCV200-85/16 |
165～250 |
3.5～5.3 |
||
KCV325-85/16 |
275～412 |
5.5～9.0 |
||
KCV530-85/16 |
450～650 |
9.5～14.0 |
||
KCV900-85/16 |
715～1100 |
15.0～23.0 |
||
KCV1400-85/16 |
1200～1800 |
25.0～38.0 |
||
KCV2400-85/16 |
1980～3000 |
41.0～63.0 |
