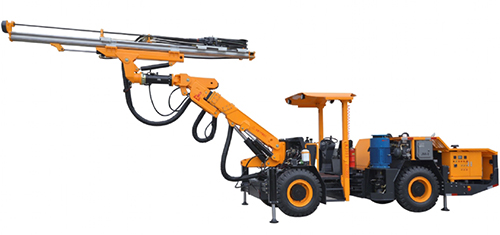

KJ311型全液壓掘進鉆車適用于12-35平方米斷面的硬巖礦山掘進作業。
• 堅固的萬向鉆臂具有最佳斷面覆蓋形狀，推進梁360度翻轉和自動持平便于快速方便地實現鉆孔定位。鉆臂同時還可用于側向開石門和錨桿鉆孔作業。
• 鉆車布置確保司機視野良好。布置平衡，強勁有力的四輪驅動鉸接底盤確保在狹窄巷道中能夠靈活，快速，安全地行駛。
• 高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度, 降低釬具消耗并提高設備的完好率。
• 寬敞的作業空間和一系列自動功能有助于司機集中精力安全,快速,準確地鉆進。
• 各個維修保養部位均受到良好的保護同時又易于通達維護。
KJ311型全液壓掘進鉆車主要技術參數主要技術參數
外形尺寸與重量 |
|||
長度 |
11300mm |
||
寬度 |
1750mm |
||
高度 |
2000/3000mm |
||
重量 |
約12000kg |
||
行駛速度，水平 |
10km/h |
||
最大爬坡能力 |
14° |
||
安全防護 |
|||
噪音水平 |
<100dB(A) |
||
可升降安全頂棚 |
符合防滾翻防落石要求 |
||
鉆進系統 |
|||
鑿巖機 |
1×HC50/R38 |
1×HC109/R38 |
1×HC95LM/R38 |
沖擊功率 |
13kW |
18.8kW |
21KW |
沖擊流量 |
105L/min |
135L/min |
100-120L/min |
沖擊壓力 |
130bar |
135bar |
180bar |
最大回轉壓力 |
150bar |
150bar |
210bar |
頻率 |
62Hz |
47Hz |
62Hz |
扭矩 |
325Nm |
780Nm |
764Nm |
孔徑 |
32-76mm |
42-102mm |
Φ42-102mm |
推進梁翻轉 |
360° |
||
推進梁補償行程 |
1600mm |
||
鉆臂 |
|||
型號 |
K26F |
||
形式 |
自動持平 |
||
鉆臂伸縮 |
1200mm |
||
電動液壓泵站 |
|||
電動機 |
45kW/55kW/75kw三相電機 |
||
沖擊-推進-鉆臂 |
軸向變量柱塞泵 |
||
回轉 |
齒輪泵 |
||
過濾精度 |
10μ |
||
液壓油箱 |
240L |
||
液壓冷卻器 |
水冷卻器 |
||
工作電壓 |
380V |
||
頻率 |
50Hz |
||
起動方式 |
星-三角 |
||
電纜卷盤 |
1×F440 |
||
卷盤容纜量 |
100m / 80m |
||
電纜外徑 |
Φ28mm / Φ32mm |
||
電纜規格 |
3×35+3G6+2×1.5 / 3×50+3G6+2×1.5 |
||
風水路系統 |
|||
空壓機 |
1×JN4 |
||
排量 |
0.5m3/min |
||
壓力 |
6-8bar |
||
釬尾潤滑裝置 |
電子脈沖潤滑泵 |
||
潤滑耗氣量 |
0.3m3/min |
||
潤滑耗油量 |
180-250g/h |
||
水泵 |
1×CR3 / 1×CR5 |
||
功率 |
1.5kW / 5.5kw |
||
水泵排量 |
3m3/h / 6m3/h |
||
底盤 |
|||
柴油機 |
QSB3.9-C80-31 60kW/2200rpm |
||
尾氣凈化 |
尾氣催化器 |
||
傳動系統 |
四輪驅動閉式行走系統 |
||
擺動角 |
后橋擺動±10° |
||
輪胎 |
11.00-20 |
||
轉向機構 |
±40°鉸接轉向 |
||
行走制動 |
雙回路液壓制動器 |
||
駐車制動 |
減速器多盤濕式制動器 |
||
燃油箱 |
60L |
||
外形尺寸
轉彎半徑
斷面示意
