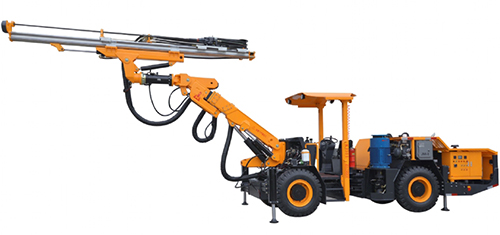

KJ311柴動型全液壓掘進鉆車專為短時間多工位鑿巖而設計，鉆車以柴油機為動力，自帶空壓機，采用水箱供水，不需要外接水、氣管路和電源。鉆車可以實現快速鑿巖，快速轉場，特別適用于大自然崩落法采礦中的大塊礦石處理。
KJ311柴動型全液壓掘進鉆車主要技術參數
外形尺寸與重量 |
|
長度 |
8200mm |
寬度 |
1780mm |
高度 |
2000/3000mm |
重量 |
約12000kg |
行駛速度，水平 |
10km/h |
最大爬坡能力 |
14° |
安全防護 |
|
噪音水平 |
<100dB(A) |
可升降安全頂棚 |
符合防滾翻防落石要求 |
鉆進系統 |
|
鑿巖機 |
1×HC50/R38 |
沖擊功率 |
13kW |
沖擊流量 |
105L/min |
沖擊壓力 |
130bar |
最大回轉壓力 |
150bar |
頻率 |
62Hz |
扭矩 |
325Nm |
孔徑 |
32-76mm |
| 孔深 | 1000mm/1500mm |
| 釬桿 | R38-H35-R32+1350/R38-H35-R32-1850 |
推進梁翻轉 |
360° |
推進梁補償行程 |
850mm |
鉆臂 |
|
型號 |
K25 |
形式 |
伸縮式 |
鉆臂伸縮 |
1200mm |
液壓泵站 |
|
沖擊-推進-鉆臂 |
軸向變量柱塞泵 |
回轉 |
齒輪泵 |
過濾精度 |
10μ |
液壓油箱 |
240L |
液壓冷卻器 |
風冷卻器 |
風水路系統 |
|
空壓機 |
CP9952 |
排量 |
0.3m3/min |
壓力 |
3-5bar |
釬尾潤滑裝置 |
電子脈沖潤滑泵 |
潤滑耗氣量 |
0.3m3/min |
潤滑耗油量 |
180-250g/h |
水泵排量 |
3m3/h |
底盤 |
|
柴油機 |
康明斯 QSB3.9-C125 93kw/2200rpm |
尾氣凈化 |
尾氣催化器 |
傳動系統 |
四輪驅動閉式行走系統 |
擺動角 |
后橋擺動±10° |
輪胎 |
300-20 |
轉向機構 |
±35°鉸接轉向 |
行走制動 |
多片式制動器 |
駐車制動 |
多片式制動器 |
燃油箱 |
170L |

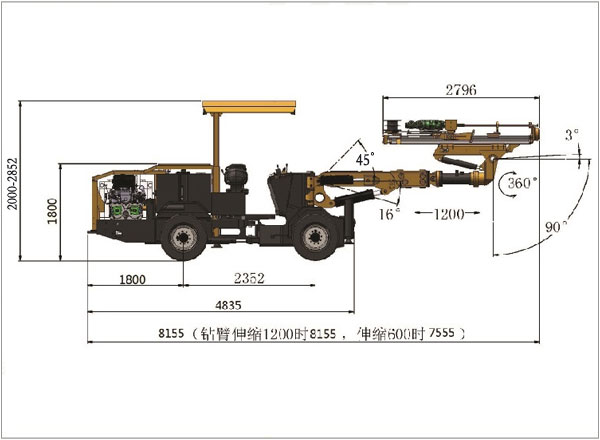

Overall Dimension (including an optional auxiliary power station)

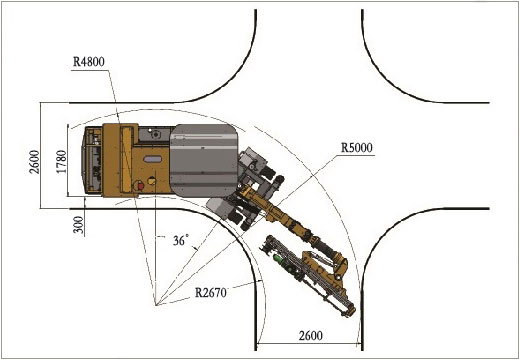

Turning Diagram
