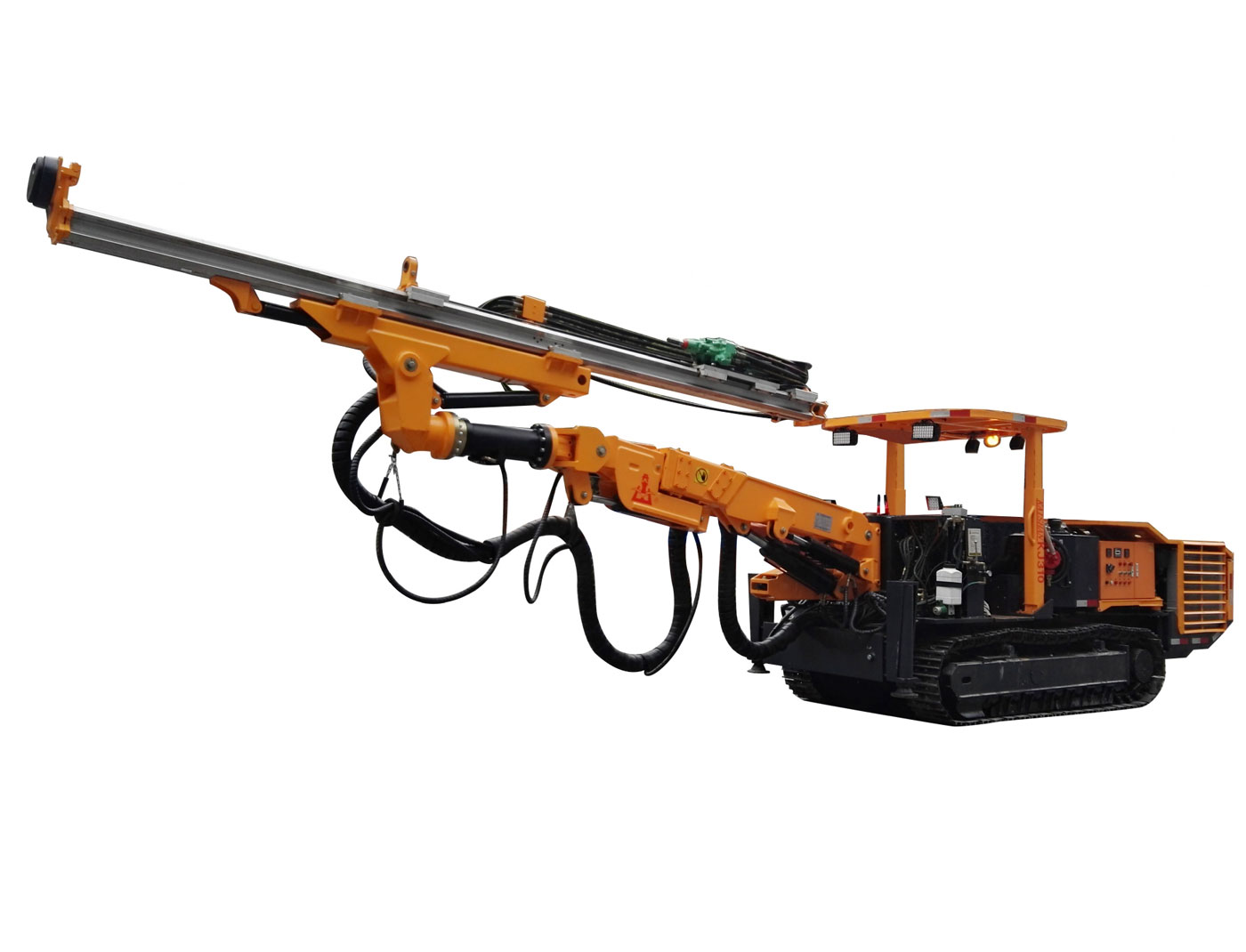

KJ310型全液壓掘進鉆車專為大坡度斜巷而設計，最大使用坡度為25度，可適用于12-35平方米斷面的硬巖礦山掘進作業。
1、堅固的萬向鉆臂具有最佳斷面覆蓋形狀，推進梁360度翻轉和自動持平便于快速方便地實現鉆孔定位。鉆臂同時還可用于側向開石門和錨桿鉆孔作業。
2、鉆車的推進梁平動、終孔自動停推停沖、孔底吹渣、電子脈沖潤滑等功能，減少操作，提高工作效率。
3、高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度, 降低釬具消耗并提高設備的完好率。
4、寬敞的作業空間和一系列自動功能有助于司機集中精力安全,快速,準確地鉆進。
5、各個維修保養部位均受到良好的保護同時又易于通達維護。
KJ310型全液壓掘進鉆車主要技術參數
外形尺寸與重量 |
|||
長度 |
10700mm |
||
寬度 |
1650mm |
||
高度 |
1900/2500mm |
||
重量 |
約12000kg |
||
行駛速度，水平 |
2.5km/h |
||
最大爬坡能力 |
25° |
||
安全防護 |
|||
噪音水平 |
<100dB(A) |
||
可升降安全頂棚 |
符合防滾翻防落石要求 |
||
鉆進系統 |
|||
鑿巖機 |
1×HC50/R38 |
1×HC109/R38 |
1×HC95LM/R38 |
沖擊功率 |
13kW |
18.8kW |
21KW |
沖擊流量 |
105L/min |
135L/min |
100-120L/min |
沖擊壓力 |
130bar |
135bar |
180bar |
最大回轉壓力 |
150bar |
150bar |
210bar |
頻率 |
62Hz |
47Hz |
62Hz |
扭矩 |
325Nm |
780Nm |
764Nm |
孔徑 |
Φ32-76mm |
Φ42-102mm |
Φ42-102mm |
推進梁翻轉 |
360° |
||
推進梁補償行程 |
1600mm |
||
鉆臂 |
|||
型號 |
K26F |
||
形式 |
自動持平 |
||
鉆臂伸縮 |
1200mm |
||
電動液壓泵站 |
|||
電動機 |
45kW/55kW/75kw三相電機 |
||
沖擊-推進-鉆臂 |
軸向變量柱塞泵 |
||
回轉 |
齒輪泵 |
||
過濾精度 |
10μ |
||
液壓油箱 |
240L |
||
液壓冷卻器 |
水冷卻器 |
||
工作電壓 |
380V |
||
頻率 |
50Hz |
||
起動方式 |
星-三角 |
||
電纜卷盤 |
1×F440 |
||
卷盤容纜量 |
100m / 80m |
||
電纜外徑 |
Φ28mm / Φ32mm |
||
電纜規格 |
3×35+3G6+2×1.5 / 3×50+3G6+2×1.5 |
||
風水路系統 |
|||
空壓機 |
1×JN4 |
||
排量 |
0.5m3/min |
||
壓力 |
6-8bar |
||
釬尾潤滑裝置 |
電子脈沖潤滑泵 |
||
潤滑耗氣量 |
0.3m3/min |
||
潤滑耗油量 |
180-250g/h |
||
水泵 |
1×CR3 / 1×CR5 |
||
功率 |
1.5kW / 5.5kw |
||
水泵排量 |
3m3/h / 6m3/h |
||
底盤 |
|||
柴油機 |
康明斯 QSB3.9-C80-31 60KW/2200rpm |
||
尾氣凈化 |
尾氣催化器 |
||
傳動系統 |
雙速馬達驅動履帶行走 |
||
行走制動 |
多盤濕式制動器 |
||
駐車制動 |
多盤濕式制動器 |
||
燃油箱 |
60L |
||

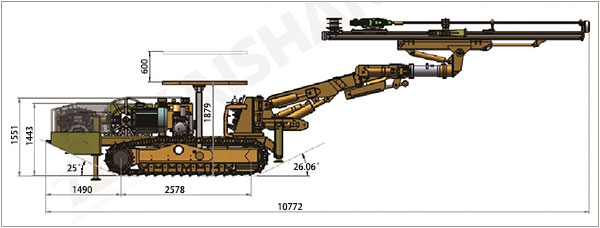

外形尺寸

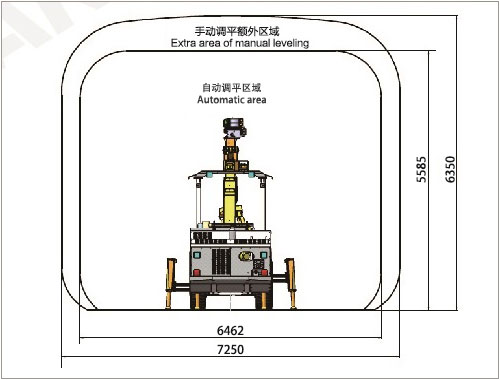

斷面示意
