用途及特點
KJ210型全液壓掘進鉆車適用于中小斷面巷道中進行硬巖礦山掘進工作，巷道斷面15m2（寬4.2m×高3.6m），在此斷面內滿足施工要求任何角度和位置。
鉆車配有支撐架，鉆車工作時通過前支腿進行穩車，保證作業的穩定、可靠。
鉆車液壓系統具備完善的保護裝置：鑿巖完畢后鑿巖機自動停止；防卡釬保護裝置；低油位、油溫過高、過濾器堵塞等各種故障報警保護裝置。
各控制按鈕和操縱閥集中安裝，便于操作。
鑿巖機鉆臂升降平穩，回轉靈活，鉆孔定位準確。
整車布置合理，各維修保養部位均受到良好保護，同時易于維護保養。
高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度，降低釬具消耗并提高設備的安好率。
一系列自動功能有助于司機集中精力安全、快速、準確地鉆進。
可靠的萬向大臂具有最佳斷面覆蓋形狀，推進梁360°翻轉便于快速方便地實現鉆孔定位。
可選配增加柴油機動力站，方便鉆車轉場；柴油機動力站采用模塊化設計，方便組裝拆卸。
KJ210型全液壓掘進鉆車主要技術參數主要技術參數
外形尺寸與重量 |
鉆進系統 |
||
長度 |
8600㎜ |
鑿巖機 |
HC50/R38 |
寬度 |
1200㎜ |
沖擊功率 |
13kW |
高度 |
1780㎜ |
沖擊壓力 |
130bar |
重量 |
約6200㎏ |
最大回轉壓力 |
150bar |
行駛速度（水平） |
2㎞/h |
頻率 |
62Hz |
最大爬坡能力 |
20° |
扭矩 |
325Nm |
安全防護 |
孔徑 |
Φ38-76㎜ |
|
噪音水平 |
＜100dB(A) |
推進梁翻轉 |
360° |
可升降安全頂棚 |
符合防滾翻防落石要求 |
推進梁補償行程 |
1200㎜ |
風水路系統 |
鉆孔深度 |
2100㎜ |
|
空壓機 |
1×JN5 |
鉆臂型號 |
K10 |
排量 |
0.5m3/min |
|
|
壓力 |
8bar |
電動液壓泵站 |
|
釬尾潤滑裝置 |
電磁潤滑泵 |
電動機 |
45kW三相電機 |
潤滑耗氣量 |
0.3 m3/min |
沖擊/推進/鉆臂 |
軸向變量柱塞泵 |
潤滑耗油量 |
180-250g/h |
回轉 |
齒輪泵 |
水泵 |
1×CR3 |
過濾精度 |
10μ |
功率 |
1.5kW |
液壓油箱 |
240L |
水泵排量 |
3m3/h |
液壓冷卻器 |
水冷卻器 |
底盤 |
工作電壓 |
380V |
|
底盤型號 |
KJ210.6履帶底盤 |
頻率 |
50Hz |
傳動系統 |
驅動馬達+減速器 |
啟動方式 |
星-三角 |
工作狀態穩車方式 |
前支腿穩車 |
推薦電纜規格 |
3×35+1×16 |
輔助穩車 |
液壓鉸車 |
|
|
選裝動力站柴油機 |
YC2108 |
|
|

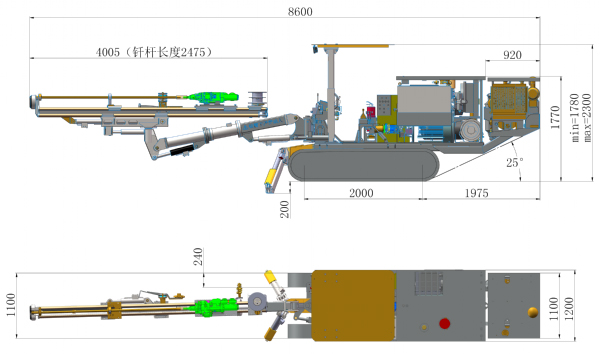

外形尺寸（含選配輔助動力站）

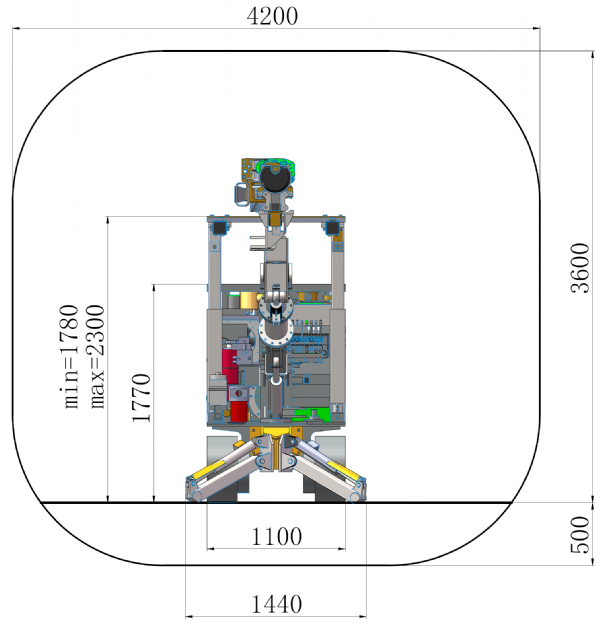

斷面示意
